简介

HNQ是基于HN系列整合了一体化切断的调压器系列。用于高-高压、高-中压及中-中压燃气输配管网、站场、CNG站、大中型工业用户的调压、稳压设备。

适用介质

天然气、人工煤气、液化石油气及其它无腐蚀性气体。

技术参数

最大进口压力  P1max：4.0 MPa

进口压力范围  P1    ：0.1～4.0 MPa

出口压力范围  P2    ：0.05～2.5 MPa

稳压精度等级        ：高达AC1

关闭压力等级        ：高达SG2.5

工作温度 t          ：-20°～60°C

压力等级            ： 1.6 MPa、2.5MPa、4.0 MPa

特点

沿袭HN调压器的模块式结构和高精度大流量性能优点；

一体化切断阀，节省安装空间；

可选配切断远传和远程切断。

材质

阀体：铸钢、球墨铸铁

可选配置

内置消音器

阀位信号远传装置

连接形式

法兰连接      ：DN50、DN80、DN100

法兰等级      ：PN16、PN25、PN40

法兰标准符合  ：HG/T20592-2009

执行标准

GB 27790

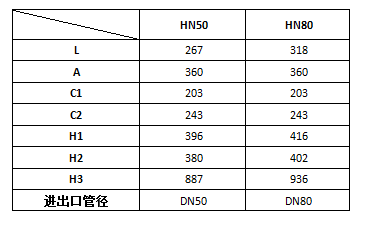

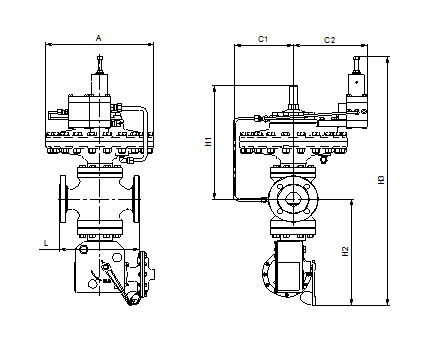

结构尺寸
